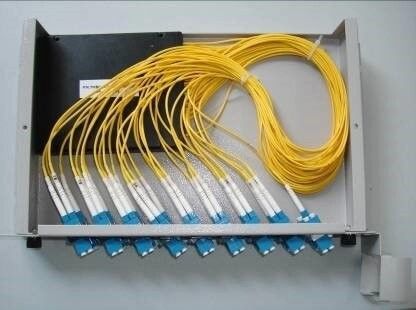

SC UPC कनेक्टर्स के साथ फाइबर ऑप्टिक स्प्लिटर फ्रेम टाइप ऑप्टिकल स्प्लिटर
उत्पाद वर्णन
प्लानर लाइटवेव सर्किट (पीएलसी) स्प्लिटर सिलिका ग्लास बेसप्लेट पर आधारित एक पावर स्प्लिटर है।पीएलसी स्प्लिटर दो प्रकार के होते हैं जो 1xN और 2xN हैं।यह समान रूप से ऑप्टिकल सिग्नल को एक या दो इनपुट से कई आउटपुट में विभाजित करता है।फाड़नेवाला को एक फाइबर या दो फाइबर में कई संकेतों को संयोजित करने के लिए विपरीत दिशा में संचालित किया जा सकता है।पोर्ट पहचान को आसान बनाने के लिए नंबरिंग को प्रत्येक आउटपुट पर स्थायी अंकन के साथ टैग किया गया है।
तकनीकी मापदण्ड
| प्रोडक्ट का नाम | उत्पाद का प्रकार | आकार (चौड़ाई x गहराई x ऊँचाई) मिमी |
| 19 इंच फ्रेम स्प्लिटर बॉक्स 1.5U | PLC321 (अनुसूचित जाति) | 487×250×65.5 |
| 19 इंच फ्रेम स्प्लिटर बॉक्स 1.5U | PLC321 (एफसी) | 487×250×65.5 |
| 19 इंच फ्रेम स्प्लिटर बॉक्स 1.5U | PLC321 (LC) | 487×250×65.5 |
पीएलसी ऑप्टिकल स्प्लिटर के 2 × एन ऑप्टिकल लक्षण
| पैरामीटर | इकाई | अनुक्रमणिका | ||||||
| 2×2 | 2×4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
| वर्किंग बैंडविड्थ | एनएम | 1260 ~ 1610 | ||||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| ध्रुवीकरण से संबंधित नुकसान | डीबी | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| एकरूपता | डीबी | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| हारकर लौटा | डीबी | ≥55 | ||||||
| दिशिकता | डीबी | ≥55 | ||||||
| कार्य/भंडारण तापमान | ℃ | -40 ~ + 85 | ||||||
पीएलसी ऑप्टिकल स्प्लिटर के 1 × एन ऑप्टिकल लक्षण
| पैरामीटर | इकाई | अनुक्रमणिका | ||||||
| 1×2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| वर्किंग बैंडविड्थ | एनएम | 1260 ~ 1610 | ||||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| ध्रुवीकरण से संबंधित नुकसान | डीबी | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| एकरूपता | डीबी | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| हारकर लौटा | डीबी | ≥55 | ||||||
| दिशिकता | डीबी | ≥55 | ||||||
| कार्य/भंडारण तापमान | ℃ | -40 ~ + 85 | ||||||
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
