SC UPC कनेक्टर्स के साथ फाइबर ऑप्टिक स्प्लिटर इन्सर्ट टाइप ऑप्टिकल स्प्लिटर
उत्पाद वर्णन
पीएलसी स्प्लिटर दो प्रकार के होते हैं जो 1xN और 2xN हैं।यह समान रूप से ऑप्टिकल सिग्नल को एक या दो इनपुट से कई आउटपुट में विभाजित करता है।फाड़नेवाला को एक फाइबर या दो फाइबर में कई संकेतों को संयोजित करने के लिए विपरीत दिशा में संचालित किया जा सकता है।पोर्ट पहचान को आसान बनाने के लिए नंबरिंग को प्रत्येक आउटपुट पर स्थायी अंकन के साथ टैग किया गया है।
लाभ समान ऑप्टिकल वितरण, कम सम्मिलन हानि, कम ध्रुवीकरण हानि, उच्च वापसी हानि, उच्च विश्वसनीयता, उच्च स्थिरता आदि है। ऑप्टिकल फाइबर कनेक्टर की शैली में एफसी, एससी और एलसी है।
तकनीकी मापदण्ड
| विशिष्ट आदर्श | मॉडल वर्गीकृत करें | बाहरी आकार(मिमी) |
| CP-PLC41(SC) | 1:4 ऑप्टिकल इन्सटर, SC/UPC कनेक्टर | 130×100×25 |
| CP-PLC41(LC) | 1:4 ऑप्टिकल इन्सटर, एलसी/यूपीसी कनेक्टर | 130×100×25 |
| CP-PLC81(SC) | 1:8 ऑप्टिकल इन्सटर, SC/UPC कनेक्टर | 130×100×25 |
| CP-PLC81(LC) | 1:8 ऑप्टिकल इन्सटर, एलसी/यूपीसी कनेक्टर | 130×100×25 |
| CP-PLC161(SC) | 1:16 ऑप्टिकल इंसर्टर, SC/UPC कनेक्टर | 130×100×50 |
| CP-PLC161 (LC) | 1:16 ऑप्टिकल डालने वाला, एलसी / यूपीसी कनेक्टर | 130×100×50 |
| CP-PLC321 (SC) | 1:32, ऑप्टिकल इन्सटर SC/UPC कनेक्टर | 267×100×50 |
| CP-PLC321 (LC) | 1:32 ऑप्टिकल डालने वाला, एलसी / यूपीसी कनेक्टर | 267×100×50 |
| CP-PLC641 (LC) | 1:64 ऑप्टिकल डालने वाला, एलसी / यूपीसी कनेक्टर | 267×100×100 |
| CP-PLC641 (SC) | 1:64 ऑप्टिकल इंसर्टर, SC/UPC कनेक्टर | 267×100×100 |
| सीपी-पीएलसी 1281 (एससी) | 1:128 ऑप्टिकल इन्सटर, SC/UPC कनेक्टर | 404×100×100 |
पीएलसी ऑप्टिकल स्प्लिटर के 2 × एन ऑप्टिकल लक्षण
| पैरामीटर | इकाई | अनुक्रमणिका | ||||||
| 2×2 | 2×4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
| वर्किंग बैंडविड्थ | एनएम | 1260 ~ 1610 | ||||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| ध्रुवीकरण से संबंधित नुकसान | डीबी | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| एकरूपता | डीबी | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| हारकर लौटा | डीबी | ≥55 | ||||||
| दिशिकता | डीबी | ≥55 | ||||||
| कार्य/भंडारण तापमान | ℃ | -40 ~ + 85 | ||||||
पीएलसी ऑप्टिकल स्प्लिटर के 1 × एन ऑप्टिकल लक्षण
| पैरामीटर | इकाई | अनुक्रमणिका | ||||||
| 1×2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| वर्किंग बैंडविड्थ | एनएम | 1260 ~ 1610 | ||||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| ध्रुवीकरण से संबंधित नुकसान | डीबी | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| एकरूपता | डीबी | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| हारकर लौटा | डीबी | ≥55 | ||||||
| दिशिकता | डीबी | ≥55 | ||||||
| कार्य/भंडारण तापमान | ℃ | -40 ~ + 85 | ||||||

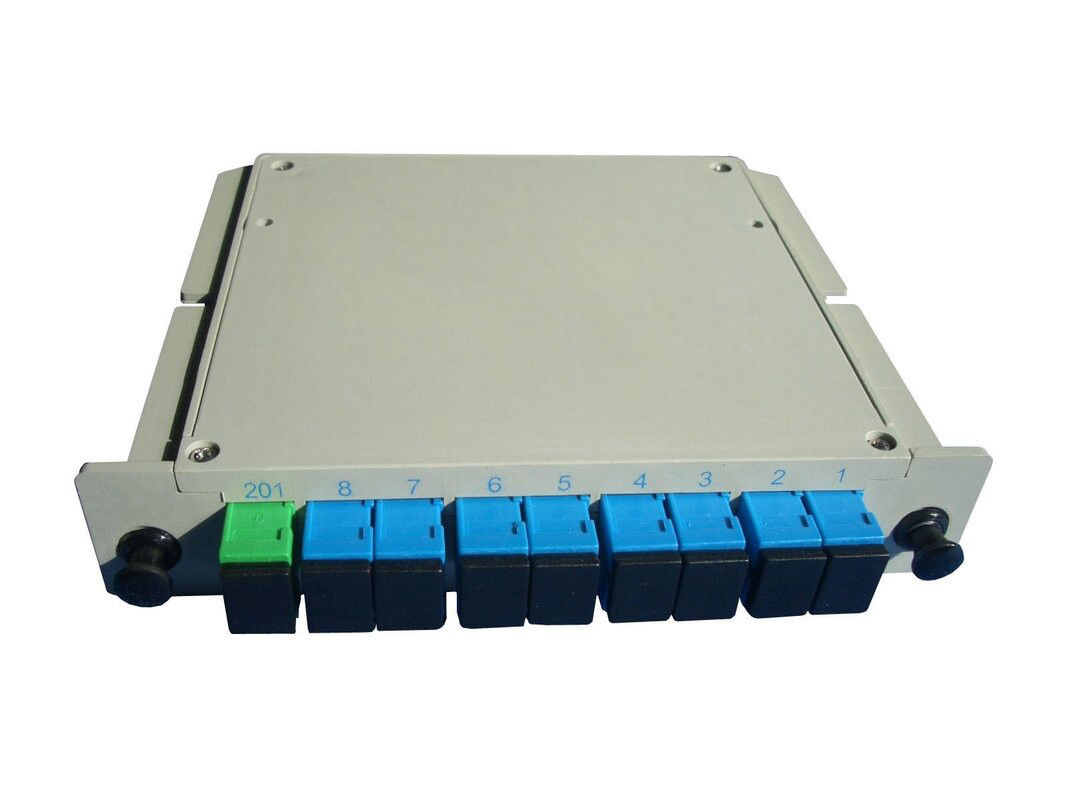

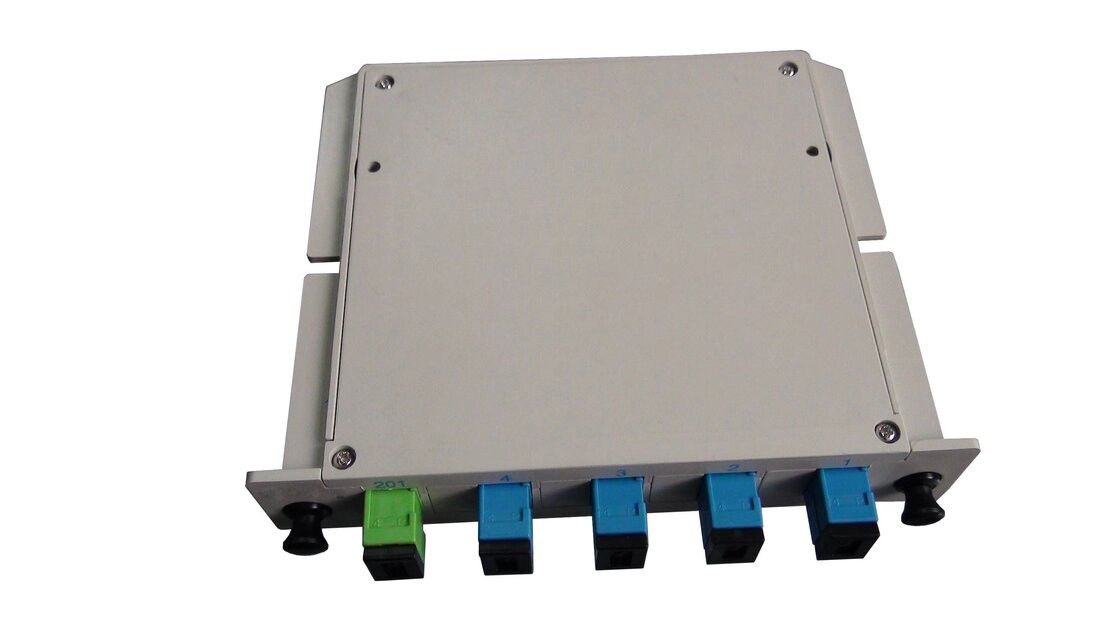

उत्पाद की तस्वीर
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
